功能概述：

消防水炮又叫自动跟踪定位射流灭火装置，自动跟踪定位射流灭火装置是一种流量大、射程远的高效消防灭火产品。该消防 水炮将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体，全天候自动对所监 测范围进行主动探测，一旦发现火灾，水炮及时启动，在60秒内完成定位，同时发出报警信号，联动电 动阀、水泵等配套设备，对着火点实施定点射水灭火，火灭后，中央控制器再发出指令停止射水。如有复燃，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。全自动跟踪定位消防炮的射水形式为柱状或雾状射水，射程远，保护范围广，极大的提高了灭火效率。

自动跟踪定位射流灭火装置（消防水炮）可以接入火灾自动报警系统，也可以和灭火装置现场 控制箱、灭火装置视频集中联动控制柜等组成集中型灭火管理系统。

自动跟踪定位射流灭火装置电控系统设计：

自动跟踪定位射流灭火装置（消防水炮)系统配备了视频管理系统软件，通过CAN总线联网QX-KZX208灭 火装置现场控制箱，可借助消防水炮上的摄像头或现场的视频监控系统远程监控火场情况，强化了联动决策管 理的功能。

下图为总线式系统单回路（1条CAN总线）电控系统图，每条CAN总线可连接50台灭火装置现场控制箱，每台 QX-KZX208灭火装置现场控制箱控制1台自动跟踪定位射流灭火装置(消防水炮）。

自动跟踪定位射流灭火装置(消防水炮）电控系统示意图 视频线采用与安防系统相同的布线方式，即从灭火装置视频集中联动控制柜到每台灭火装置放置一条 视频线。当视频线的长度<300m时，视频线应采用SYV75-5的同轴视频线缆：当视频线的长度大于300m且 小于500m时，采用SYV75-7的同轴视频线缆；当视频线的长度大于500m时，根据现场实际情况需增加视频 信号放大器。

自动跟踪定位射流灭火装置(消防水炮)的安装：

安装形式

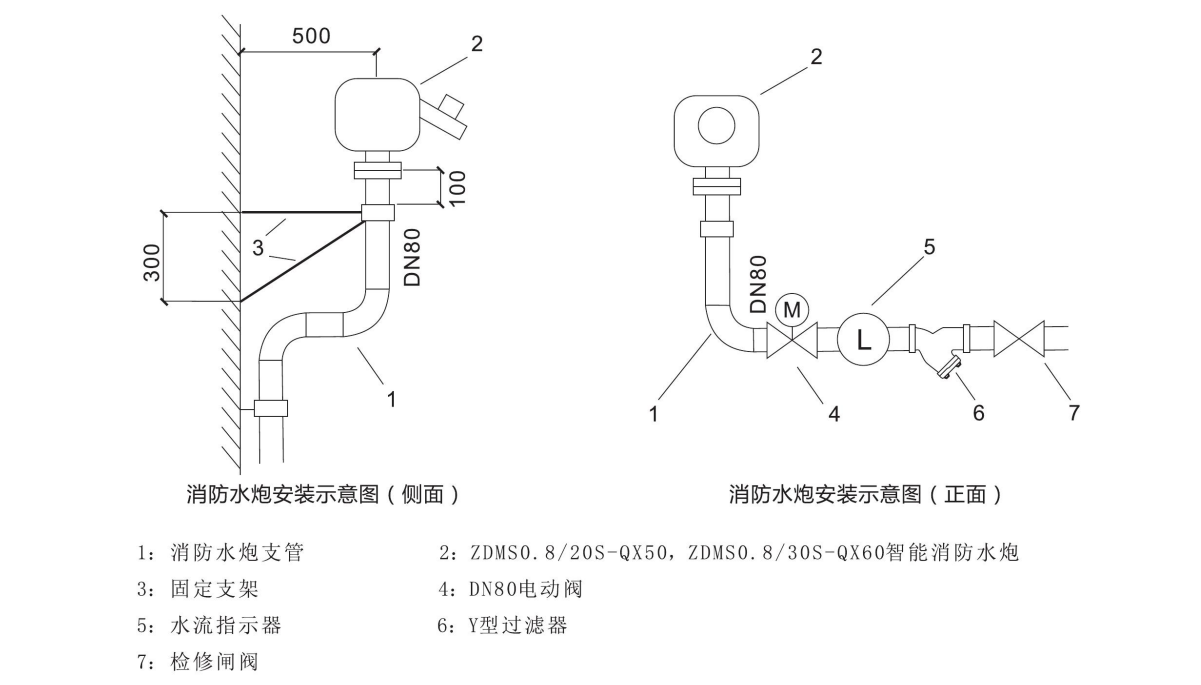

自动跟踪定位射流灭火装置(消防水炮)采用坐装形式，安装方式如下图，每台消防水炮应配备电 动阀、手阀，电动阀必须水平安装

安装步骤：

1)消防水炮安装前应对系统管网试压，冲洗合格后方可进行安装；

2)安装消防水炮的下法兰，法兰端面用水平仪调成水平；

3)通过4个配套螺栓固定炮体，法兰连接用橡胶圈密封；

4)插上供电航空插头，调整线束长度，保证消防水炮在转动范围内不受限制并略有余量；

5)每台消防水炮安装完成、接线正确无误后，即可利用灭火装置现场控制箱进行通电测试，通 电能够自动定位（可以用打火机在距离灭火装置500mm处测试)、通过灭火装置现场控制箱能 够远程控制后方可拆除脚手架。
